等离子处理是利用等离子体技术对材料表面进行改性的一种方法。等离子体是气体在高能状态下的状态，包含离子、电子和中性粒子。通过调节处理气体的种类、压力和功率等参数，可以实现对材料表面的精确改性。

等离子处理在IC封装中的应用

1. 提高粘附性

在IC封装过程中，材料的粘附性是影响封装质量的重要因素。等离子处理能够显著提高封装材料（如封装树脂、金属引线等）的表面能，增强其与芯片和基板之间的粘附力。通过对封装材料进行等离子处理，可以引入活性基团，改善其表面化学性质，从而提高粘附性。

2. 去除污染物

在IC封装的制造过程中，表面污染物（如油污、灰尘等）会严重影响封装质量。等离子处理可以有效去除这些污染物。等离子体中的活性粒子能够与污染物发生反应，将其分解并清除，从而保证封装材料的洁净度，提高封装的可靠性。

3. 提升电气性能

等离子处理还可以改善封装材料的电气性能。例如，通过氮气等离子体处理，可以在材料表面引入氮基团，降低材料的漏电流，提升绝缘性能。这对于高频、高功率的IC封装尤为重要，能够有效减少信号损失，提高器件的整体性能。

4. 增强热管理性能

在高性能IC封装中，热管理是一个重要的考量因素。等离子处理可以改善散热材料的表面特性，增加其与其他材料（如散热片）的接触面积，从而提升热导率，优化热管理效果。这对于提高IC的可靠性和延长使用寿命具有重要意义。

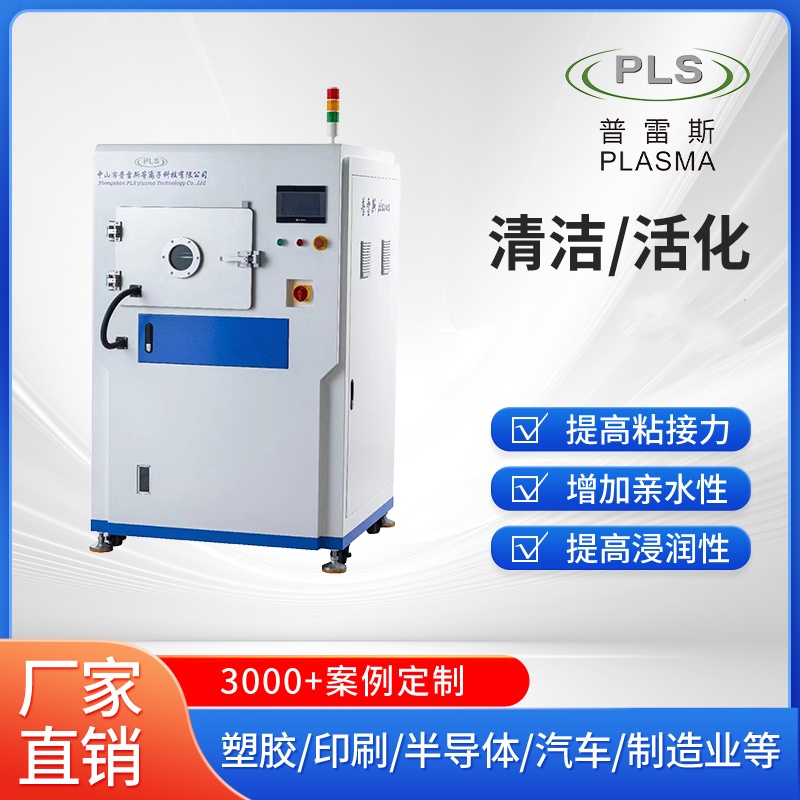

普雷斯等离子处理作为一种先进的表面改性技术，在集成电路封装中具有广泛的应用潜力。通过提高粘附性、去除污染物、提升电气性能和增强热管理性能等多方面的优势，为集成电路封装技术的发展提供了新的可能性。随着技术的持续演进和行业需求的不断变化，等离子处理将在未来的IC封装技术中扮演更加重要的角色。
