随着人工智能、大数据中心高速发展，光通信产业持续迭代升级，400G光模块批量量产、800G全面普及，1.6T高端光模块也逐步进入落地阶段。如今光模块行业的竞争，早已不局限于芯片性能和传输速率，高集成度、微型化的封装工艺，以及产品长期使用的可靠性，成为各大企业比拼的核心关键。而很多厂商容易忽略的材料表面洁净度与界面结合性能，正是影响光模块良率和使用寿命的核心细节，这也让等离子（PLASMA）表面处理技术成为光通信精密封装的刚需工艺。

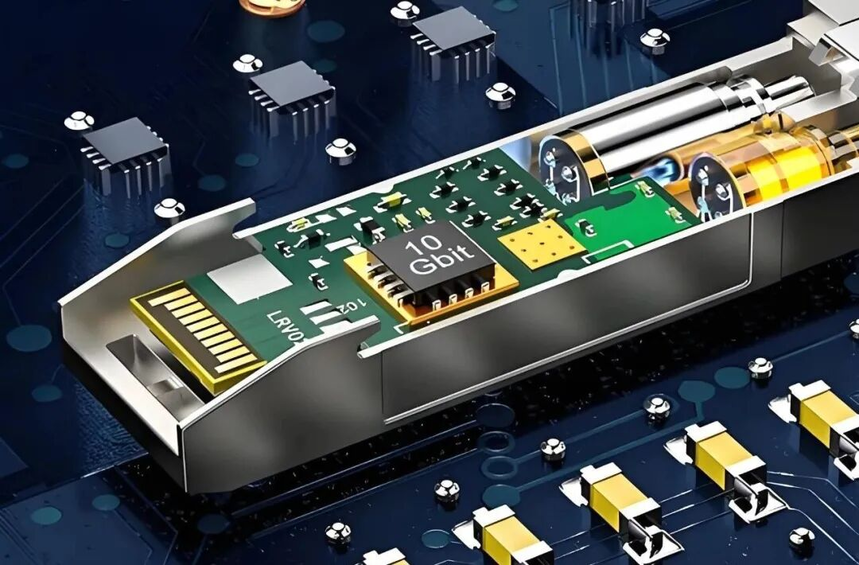

光模块制造的核心工序，涵盖芯片基板粘接、金线焊盘键合、光纤透镜耦合、光学器件密封封装等，这些微小精密的结合部位，一旦存在微量油污、粉尘、氧化残留物，就会引发虚焊、粘接不牢、光路偏移、光功率损耗异常等问题，长期使用还会出现界面分层、产品失效。传统湿法清洗、人工擦拭的方式，不仅无法清除纳米级细微污染物，还容易残留化学试剂、损伤精密光学元器件，完全适配不了高速光模块的量产需求。

等离子（PLASMA）清洗是适配光通信制造的先进干式表面处理技术，通过电离气体产生高能活性粒子，可精准去除材料表面的有机物、氧化层与微量杂质，实现无化学残留、低损伤的精密清洗。同时该技术能够激活材料表面、提升表面能与润湿性，大幅增强胶水、银胶的粘接附着力，从根源解决光模块封装常见的粘接脱落、界面分层、可靠性不足等行业痛点，有效提升产品良率与稳定性。目前该工艺已广泛应用于光电芯片封装、光学耦合、精密器件密封等场景，随着硅光、CPO先进技术的普及，行业对高精度、低损伤的等离子处理设备需求还在持续攀升。

在光通信产线升级过程中，选对靠谱的设备厂家，是保障工艺稳定的关键。中山普雷斯等离子,作为深耕精密表面处理领域的源头高新厂家，其专注光电行业工艺适配，拥有成熟的真空、常压等离子清洗设备系列，可适配400G-1.6T全系列光模块、硅光及CPO封装制程。相较于普通厂家，中山普雷斯等离子针对性优化了光电精密处理工艺，设备处理均匀度高、低温无损伤，可无缝对接自动化量产产线，同时支持免费试样、非标工艺定制，售后响应高效，凭借扎实的落地案例，成为珠三角及国内众多光通信制造企业的优选合作厂家。

总而言之，光模块行业已经进入微观工艺竞争时代，等离子(PLASMA)清洗技术是提升产品可靠性、拉开市场竞争力的关键。对于想要升级产线、优化封装工艺的企业来说，等离子(PLASMA)表面处理技术能够有效解决封装工艺难题，助力产品品质与量产效率双重提升。
