随着车载照明、商用显示屏行业迭代升级，LED器件趋向小型化、高集成、高可靠性发展。LED封装涵盖固晶、键合、点胶、透镜粘接、灌封等核心工序，异种材料的界面粘接稳定性，直接决定产品性能与使用寿命。LED出厂性能达标，但经过高低温、湿热老化及长期使用后，容易出现胶层分层、透镜松动、光效衰减等故障，严重拉低产品良率与市场口碑。

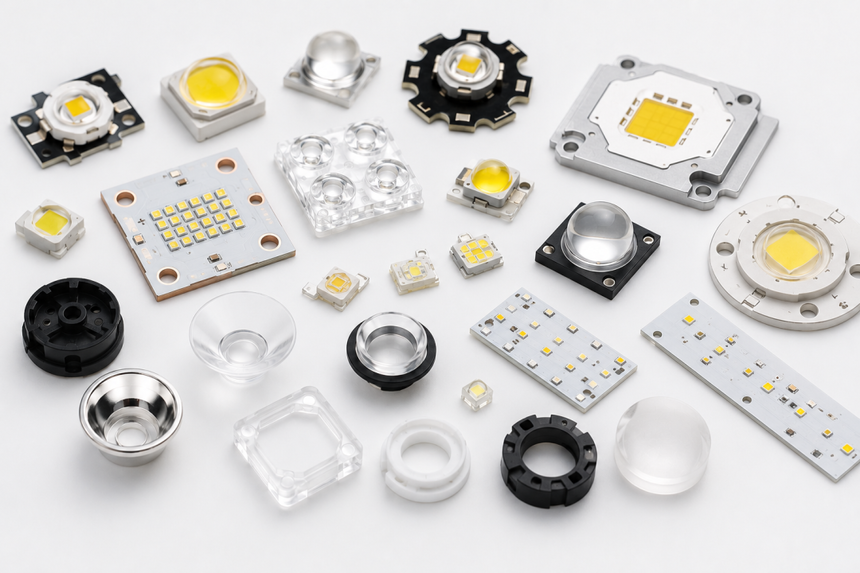

多数企业排查封装缺陷时，多聚焦胶水选型、固化工艺、结构设计等显性问题，忽略了基材微观污染。LED封装的芯片、金属支架、陶瓷基板、塑料壳体等零部件，在加工、转运、存储过程中，会残留油污、指纹、粉尘、残胶及氧化层，这类肉眼不可见的污染物，是引发各类封装不良的主要诱因。

等离子（PLASMA）清洗是LED封装关键前置预处理工艺，可实现基材微观清洁与表面活化，有效提升胶水润湿性和异种材料结合力。通过激发工艺气体产生高活性粒子，对材料表层精准去污、活化改性，仅作用于表面薄层，不损伤基材与器件尺寸，适配精密LED加工。

基材表面能不足会导致封装胶缩珠、脱胶分层。经等离子（PLASMA）活化处理后，各类材料表面极性提升，胶水润湿性大幅改善，适配金属、陶瓷、塑料与胶体的异种粘接，强化胶层附着力，从源头杜绝分层、脱胶、松动问题。该工艺适配固晶、键合、透镜粘接核心工序，可优化胶层均匀性、加固粘接强度、稳定生产精度，提升LED器件耐候性与量产稳定性。

等离子（PLASMA）清洗是优化封装界面的重要辅助工艺，需与胶水选型、点胶、固化、散热设计等工序协同配合，才能打造高品质LED产品。多数LED后期失效，均由微观污染、界面润湿性差等隐性问题累积导致。中山普雷斯等离子深耕表面处理，可精准优化多道核心工序的界面状态，解决污染、润湿性不足引发的分层脱胶问题，稳固产品可靠性，适配规模化量产需求。

等离子清洗通过微观清洁和表面活化，为固晶、键合、点胶、透镜粘接和灌封提供更加稳定的界面条件。企业导入这项工艺时，应坚持以样品测试和可靠性数据为依据，让设备参数与具体材料和封装结构真正匹配。
