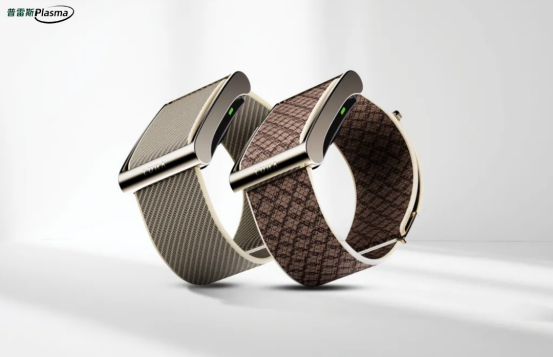

在行业扎堆研发AI智能眼镜的当下，Open AI联合苹果前设计核心Jony Ive，打造出颠覆性无屏AI穿戴设备。产品舍弃传统屏幕，依托多模态传感器实现语音、手势、环境智能交互，打破了屏幕交互局限，成为新一代AI硬件的发展方向。

设备从手持转为穿戴形态后，整体结构更精密、使用场景更复杂，传感器的精度、稳定性、耐候性成为核心制造难点。其中摄像头模组作为核心感知部件，组装过程中残留的纳米级杂质，会直接造成镀膜脱落、画质衰减、色彩失真、感知偏差等问题，严重影响产品品质与使用体验。传统清洗工艺精度有限，无法满足高端穿戴设备的生产标准，等离子（PLASMA）超精密处理工艺因此成为行业刚需。

中山普雷斯深耕等离子（PLASMA）表面处理领域多年，聚焦智能穿戴、精密光学、微型传感器等高精尖制造场景，针对无屏AI设备的生产痛点，打造了成熟、可量产的整套工艺解决方案。依托分子级精密处理技术，可精准解决光学组件清洁不彻底、粘接强度不足、涂层附着力差、表面性能不均等核心问题，完美适配微型化、高密度、高可靠性的穿戴设备制造要求。

等离子（PLASMA）技术通过电离气体产生高能活性粒子，可彻底清除摄像头模组组装残留的有机物、微颗粒等杂质，有效提升镜头与传感器的粘接稳定性，优化玻璃盖板表面性能，让光学镀膜更均匀、更牢固，从根源提升设备成像质量与使用寿命。

不同于传统电子产品，AI穿戴设备长期接触汗液、灰尘，且需承受温差骤变与日常摩擦，对模组防水、防雾、耐磨、结构稳定性要求极高。狭小的机身空间，也对组件堆叠、微粘接、超净处理工艺提出了更严苛的标准。

AI硬件的迭代不止依靠软件算法，底层精密制造工艺的突破才是产品差异化、高品质的核心支撑。等离子（PLASMA）表面处理这类微观基础工艺，是无屏AI穿戴设备实现高精度环境感知、全天候稳定运行的关键保障。
